نقش و عملکرد لنز فوکوس در هد برش لیزر فایبر
در سیستمهای برش لیزر فایبر صنعتی، یکی از حیاتیترین اجزای اپتیکی در هد برش، لنز فوکوس (Focusing Lens) است. این لنز وظیفه دارد پرتو لیزر خروجی به صورت همگرا از لنز کولیماتور را با دقت بسیار بالا روی سطح قطعه کار متمرکز کند. کیفیت طراحی اپتیکی و سلامت سطح این لنز مستقیماً تعیین میکند که چگالی انرژی پرتو در نقطه فوکوس چقدر دقیق و یکنواخت باشد.
در واقع اگر لنز فوکوس کیفیت اپتیکی مناسب نداشته باشد، حتی در صورت استفاده از سورس لیزر قدرتمند نیز کیفیت برش افت میکند، لبهها دچار دروس (Dross) میشوند و عرض شیار برش (Kerf Width) افزایش پیدا میکند. به همین دلیل در بسیاری از خطوط تولید صنعتی، انتخاب لنز اورجینال فوکوس لیزر فایبر یکی از عوامل کلیدی در حفظ کیفیت پایدار برش محسوب میشود.
نقش لنز فوکوس در شکلدهی پرتو لیزر
پرتو خروجی از فیبر لیزر پس از عبور از Collimator Lens وارد مجموعه فوکوس میشود. لنز فوکوس با استفاده از هندسه اپتیکی دقیق، این پرتو را به یک نقطه بسیار کوچک با چگالی انرژی بالا تبدیل میکند. قطر نقطه فوکوس و عمق میدان (Depth of Focus) مستقیماً به پارامترهایی مانند فاصله کانونی لنز (Focal Length)، قطر پرتو ورودی و کیفیت پرداخت سطح اپتیکی بستگی دارد. در کاربردهای صنعتی مانند برش فولاد کربنی، استیل یا آلومینیوم، تنظیم دقیق این پارامترها باعث ایجاد برش باریک، لبه صاف و حداقل ناحیه متاثر از حرارت (HAZ) میشود.
تأثیر کیفیت لنز بر پایداری فرآیند برش
در دستگاههای لیزر فایبر توان بالا (1kW تا 20kW)، لنز فوکوس تحت شار حرارتی قابل توجهی قرار میگیرد. اگر متریال اپتیکی و پوششهای سطحی (Optical Coatings) کیفیت مناسبی نداشته باشند، بخشی از انرژی پرتو در سطح لنز جذب میشود که این موضوع میتواند باعث موارد زیر شود:
افزایش دمای لنز
ایجاد اعوجاج اپتیکی (Thermal Lens Effect)
کاهش کیفیت پرتو متمرکز
آسیب تدریجی به پوشش لنز

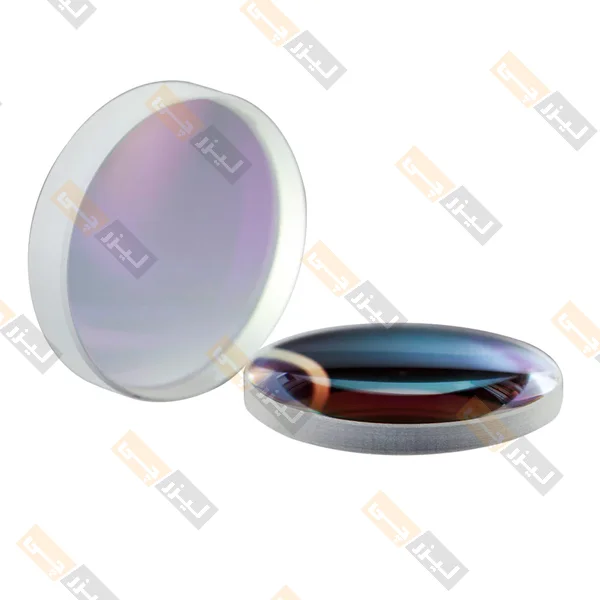

لنزهای اورجینال معمولاً از سیلیکا ذوبشده (Fused Silica) یا کوارتز اپتیکی با خلوص بالا ساخته میشوند و دارای پوششهای Anti-Reflection مخصوص طول موج 1064–1080 nm هستند. این پوششها باعث میشوند میزان بازتاب به کمتر از 0.2% کاهش یابد و انتقال انرژی پرتو تقریباً به حداکثر برسد.
