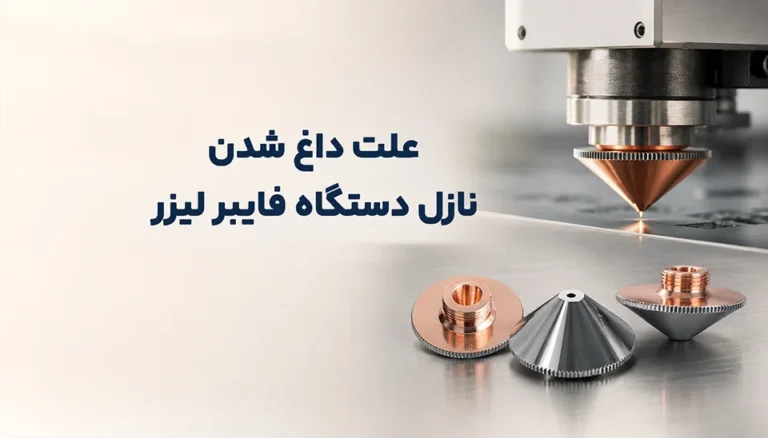

در دستگاههای برش فایبر لیزر، نازل یکی از حساسترین قطعات مصرفی هد برش است که وظیفه هدایت گاز کمکی و کمک به تمرکز فرآیند برش را بر عهده دارد. در حالت استاندارد، نازل نباید دمای غیرعادی داشته باشد. بنابراین هرگونه داغ شدن یا تغییر رنگ نازل نشانه وجود یک مشکل در فرآیند برش است.
بیتوجهی به این موضوع میتواند باعث آسیب به نازل، سرامیک، لنز محافظ و حتی کاهش کیفیت کلی برش شود.
در این مقاله، دلایل اصلی داغ شدن نازل و روشهای اصولی برای رفع آن را بررسی میکنیم.
نازل بهصورت مستقیم در معرض جریان گاز، حرارت بازتابی از قطعه و پاشش مذاب قرار دارد. اگر شرایط دستگاه بهدرستی تنظیم نشده باشد، حرارت بهجای خروج از ناحیه برش، به سمت نازل برگشت میکند.
نتایج داغ شدن نازل:
یکی از اصلیترین دلایل داغ شدن نازل، برخورد بخشی از پرتو لیزر به دیواره داخلی نازل است. در این حالت انرژی لیزر بهجای عبور مستقیم، به بدنه نازل جذب شده و باعث افزایش دما میشود.
نشانهها:
اگر فاصله نازل تا سطح ورق کمتر از مقدار استاندارد باشد، حرارت بازتابی از قطعه مستقیماً به نازل منتقل میشود.
از طرف دیگر، فاصله بیش از حد نیز باعث پخش شدن انرژی و افزایش زمان برش میشود که در نهایت حرارت کلی سیستم را بالا میبرد.
نتیجه:
لنز محافظ نقش کلیدی در جلوگیری از ورود پاشش مذاب و آلودگی به سیستم اپتیکی دارد. اگر این لنز کثیف یا آسیبدیده باشد:
این وضعیت یکی از دلایل پنهان داغ شدن نازل است.
گاز کمکی (اکسیژن یا نیتروژن) علاوه بر خروج مذاب، نقش خنککنندگی نیز دارد. اگر فشار گاز کم باشد یا جریان بهدرستی تنظیم نشود:
رسوب ذرات فلزی و پاشش مذاب روی دهانه نازل باعث ایجاد لایه عایق حرارتی میشود. این لایه:
تنظیمات نامناسب مانند:
میتوانند باعث افزایش بیش از حد انرژی حرارتی در ناحیه برش شوند که در نهایت به نازل منتقل میشود.
اولین و مهمترین اقدام، بررسی هممحوری پرتو لیزر با نازل است. این کار معمولاً با تست شات (Tape Test) انجام میشود.
اگر پرتو حتی کمی خارج از مرکز باشد، باید تنظیمات هد اصلاح شود.
فاصله استاندارد بسته به نوع دستگاه و ضخامت ورق معمولاً بین ۰.۸ تا ۱.۵ میلیمتر است.
تنظیم دقیق این فاصله باعث:
در صورت مشاهده آلودگی، سوختگی یا تغییر رنگ، لنز باید سریعاً تعویض شود. ادامه کار با لنز آسیبدیده یکی از اصلیترین دلایل خرابیهای زنجیرهای در هد لیزر است.
تنظیم فشار مناسب گاز کمکی باعث:
میشود.
نازل باید در بازههای زمانی مشخص بررسی و تمیز شود. استفاده از نازل فرسوده یا کثیف باعث ایجاد نقطه داغ و کاهش عمر آن میشود.
برای کاهش دمای نازل:
نازل فقط یک قطعه مصرفی ساده نیست، بلکه بخشی حیاتی از سیستم هد لیزر است. هرگونه مشکل در نازل میتواند بهصورت مستقیم روی:
تأثیر بگذارد.
داغ شدن نازل در دستگاه فایبر لیزر یک علامت هشدار است، نه یک پدیده طبیعی. این مشکل معمولاً به دلایلی مانند عدم هممحوری، تنظیم اشتباه فاصله، آلودگی لنز محافظ یا پارامترهای نامناسب برش رخ میدهد.
با انجام تنظیمات دقیق، نگهداری اصولی و استفاده از قطعات مصرفی باکیفیت، میتوان عمر نازل را افزایش داد و کیفیت برش را در سطح صنعتی و پایدار حفظ کرد.
در خطوط تولید حرفهای، کنترل دمای نازل یکی از شاخصهای مهم سلامت دستگاه محسوب میشود.
